分束镜的作用及应用
分束镜是一种把入射光疏散成反射光和透射光两部分的光学装置，是光学系统的一个主要元件。在科学研究、工业制造、通讯手艺以及一样平常生涯等多个方面都施展着主要作用，好比：在光学仪器中，中性分束镜常用于需要将光束一分为二的场合，如干预仪、光谱仪等；在投影系统中，二向色镜可以将光源疏散成RGB三原色；在3D影戏手艺中，偏振分束镜被用来将两束具有差别偏振偏向的光划分投射到观众的左右眼，从而创立出立体的视觉体验；摄影师使用偏振分束镜来控制通过镜头的光的偏振状态，通过镌汰反射光来提高图像成像的质量。
分束镜的原理及分类
分束镜的事情原理通常是通过多层薄膜的干预效应来实现光的分派。这些薄膜一样平常由高折射率和低折射率质料交替堆叠而成，形成一种特殊的光学膜层，能够控制光的反射和透射特征。凭证控制方法，分束镜可以分为3类：①控制光的反射和透射比例，常见的有50:50（各占一半）或其他差别的比例，这种反射部分和透射部分光谱因素相同的分束镜称为中性分束镜；②控制差别波长光的透反特征，即对一定波长的光险些完全透过，而对另一些波长的光险些完全反射，这种透射光和反射光拥有差别的光谱因素的分束镜称为二向色镜；③控制差别偏振态光的透反特征，即疏散成p偏振光和s偏振光两束偏振光的分束镜称为偏振分束镜。
分束镜分光和合色的作用

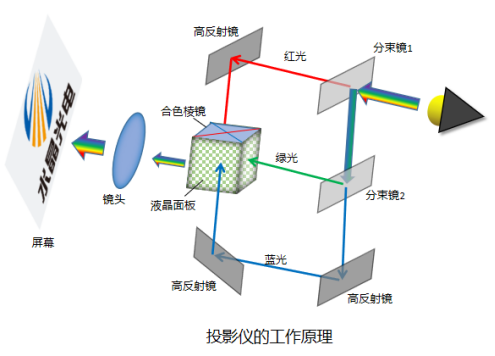

分束镜具有分光的作用，凭证光路可逆原理，分束镜自然也具有合色的作用，下面详细先容LCD投影仪里的光线在分束镜作用下分分合合的历程，也正由于这种作用让我们的天下越发精彩。
A. 分光历程

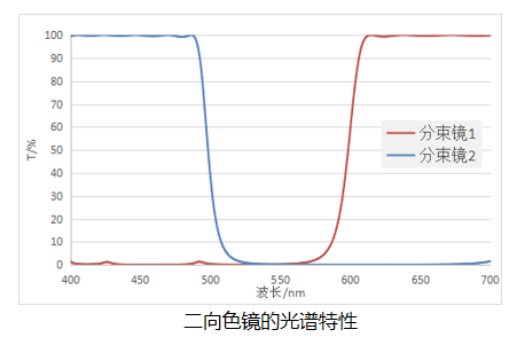

投影仪光源的前部有两种分束镜，分束镜1是一种透红光反蓝绿光的二向色镜，分束镜2是一种透蓝光反绿光的另一种二向色镜，光源发出的光依次经太过束镜1和分束镜2后，就会疏散成红、绿、蓝三束光。
B. 合色历程
光线合色历程爆发在合色棱镜中，其两个对角面上有两种分束镜，它们的光谱特点与分光历程中使用的二向色镜恰恰相反，示意图中分束镜3（红色面）是一种反红光透蓝绿光的二向色镜，而分束镜4（蓝色面）是一种反蓝光透红绿光的另一种二向色镜。
红、绿、蓝三束光经高反射镜调解偏向后，会从三个偏向划分射向合色棱镜，红光会经太过束镜3反射和分束镜4透射的叠加，绿光会经太过束镜3和分束镜4两种透射的叠加，蓝光会经太过束镜4反射和分束镜3透射的叠加，合并后最终形成特定的色彩。
色彩的颜色和亮度则由合色棱镜前方的液晶面板所控制，这些面板都包括数以万计的液态晶体，每个单独的液态晶体就代表一个单独的像素。通过电压对每个液态晶体光线透过率的调控，就能控制合色后每个像素通道的颜色和亮度，经镜头投射后，最终在屏幕上形成清晰可见的图像。
竣事语
蓝狮在线注册光电是全球着名的一站式光学解决计划专家，坚信自己的使命——立异让光学更强盛，光学让天下更优美。近些年致力于开发尺寸仅数毫米巨细的合色棱镜，适用于小型化、轻盈化的微显示装备，如AR/VR类产品。若是您有这方面的需要，请联系蓝狮在线注册。
分束镜的作用及应用
分束镜是一种把入射光疏散成反射光和透射光两部分的光学装置，是光学系统的一个主要元件。在科学研究、工业制造、通讯手艺以及一样平常生涯等多个方面都施展着主要作用，好比：在光学仪器中，中性分束镜常用于需要将光束一分为二的场合，如干预仪、光谱仪等；在投影系统中，二向色镜可以将光源疏散成RGB三原色；在3D影戏手艺中，偏振分束镜被用来将两束具有差别偏振偏向的光划分投射到观众的左右眼，从而创立出立体的视觉体验；摄影师使用偏振分束镜来控制通过镜头的光的偏振状态，通过镌汰反射光来提高图像成像的质量。
分束镜的原理及分类
分束镜的事情原理通常是通过多层薄膜的干预效应来实现光的分派。这些薄膜一样平常由高折射率和低折射率质料交替堆叠而成，形成一种特殊的光学膜层，能够控制光的反射和透射特征。凭证控制方法，分束镜可以分为3类：①控制光的反射和透射比例，常见的有50:50（各占一半）或其他差别的比例，这种反射部分和透射部分光谱因素相同的分束镜称为中性分束镜；②控制差别波长光的透反特征，即对一定波长的光险些完全透过，而对另一些波长的光险些完全反射，这种透射光和反射光拥有差别的光谱因素的分束镜称为二向色镜；③控制差别偏振态光的透反特征，即疏散成p偏振光和s偏振光两束偏振光的分束镜称为偏振分束镜。
分束镜分光和合色的作用
分束镜具有分光的作用，凭证光路可逆原理，分束镜自然也具有合色的作用，下面详细先容LCD投影仪里的光线在分束镜作用下分分合合的历程，也正由于这种作用让我们的天下越发精彩。
A. 分光历程
投影仪光源的前部有两种分束镜，分束镜1是一种透红光反蓝绿光的二向色镜，分束镜2是一种透蓝光反绿光的另一种二向色镜，光源发出的光依次经太过束镜1和分束镜2后，就会疏散成红、绿、蓝三束光。
B. 合色历程
光线合色历程爆发在合色棱镜中，其两个对角面上有两种分束镜，它们的光谱特点与分光历程中使用的二向色镜恰恰相反，示意图中分束镜3（红色面）是一种反红光透蓝绿光的二向色镜，而分束镜4（蓝色面）是一种反蓝光透红绿光的另一种二向色镜。
红、绿、蓝三束光经高反射镜调解偏向后，会从三个偏向划分射向合色棱镜，红光会经太过束镜3反射和分束镜4透射的叠加，绿光会经太过束镜3和分束镜4两种透射的叠加，蓝光会经太过束镜4反射和分束镜3透射的叠加，合并后最终形成特定的色彩。
色彩的颜色和亮度则由合色棱镜前方的液晶面板所控制，这些面板都包括数以万计的液态晶体，每个单独的液态晶体就代表一个单独的像素。通过电压对每个液态晶体光线透过率的调控，就能控制合色后每个像素通道的颜色和亮度，经镜头投射后，最终在屏幕上形成清晰可见的图像。
竣事语
蓝狮在线注册光电是全球着名的一站式光学解决计划专家，坚信自己的使命——立异让光学更强盛，光学让天下更优美。近些年致力于开发尺寸仅数毫米巨细的合色棱镜，适用于小型化、轻盈化的微显示装备，如AR/VR类产品。若是您有这方面的需要，请联系蓝狮在线注册。
薄膜研究所
薄膜研究所致力于镀膜前瞻手艺与质料手艺的融合，通太过子级的结构重构，为质料带来全新的性能和功效应用，如用于3D识别的低角度偏移窄带滤光膜，用于生物识别的半导体光学薄膜，具备电性、功效性的光学薄膜，堪比蓝宝石硬度的功效薄膜，具有超低反射特征的亚波长结构薄膜，用于消除系统杂散光的金属黑膜或介质黑膜等。
